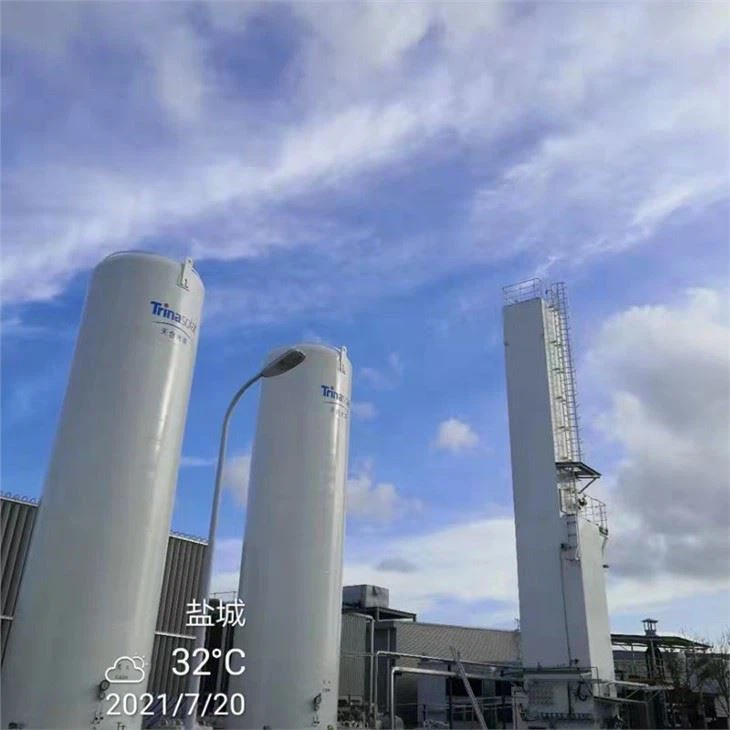

Zuurstof-stikstoffabriek voor medisch en industrieel

1. Het ontwerpprincipe van deze installatie is gebaseerd op het verschillende kookpunt van elk gas in de lucht. De lucht wordt gecomprimeerd, voorgekoeld en ontdaan van H2O en CO2. Vervolgens wordt de lucht gekoeld in de hoofdwarmtewisselaar totdat deze vloeibaar wordt. Na rectificatie kunnen productiezuurstof en stikstof worden verzameld.2. Deze fabriek is een MS-luchtzuiveringsinstallatie met een stimulerend turbine-expanderproces. Het is een gewone luchtscheidingsinstallatie, die volledige vulling en rectificatie voor het maken van argon toepast.3. Ruwe lucht gaat naar het luchtfilter om stof en mechanische onzuiverheden te verwijderen en komt in de luchtturbinecompressor waar de lucht wordt gecomprimeerd tot 0,59 MPaA. Vervolgens gaat het naar het luchtvoorkoelsysteem, waar de lucht wordt gekoeld tot 17 graden. Daarna stroomt het naar 2 adsorberende tanks met moleculaire zeef, die beurtelings draaien, voor de verwijdering van H2O, CO2 en C2H2.
